AWL

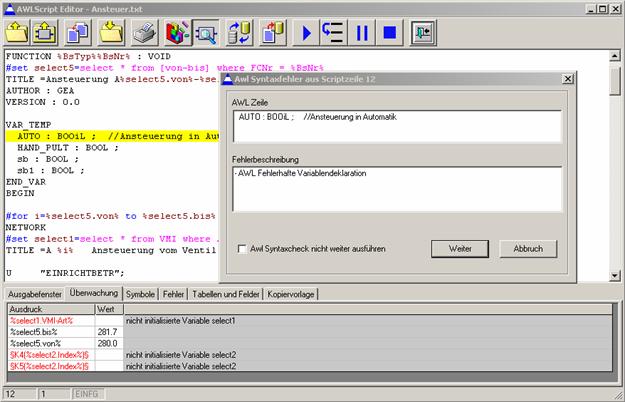

Scripteditor |
|
Aktuell erstellte AWL-Zeile |
aktuelle Scriptzeile |
Syntaxfehler |
Variablenüberwachung |
Funktionalität
des AWL-Scripteditors è Sprachelemente und Bedienkomfort von
Visual Basic bzw. Visual Studio nachempfunden (Überwachung von Variablen,
Direktfenster zur Ausgabe der aktuellen AWL-Zeile,
Einzelschrittbetrieb mit Setzen von Haltepunkten, Drag and Drop…) è direkter Zugriff auf Step7 Projekte:
Auslesen von Quellen, das Integrieren, Übersetzen der Quellen, Hinzufügen von
Symbolen -> kein Hin- und Herschalten zwischen verschiedenen Anwendungen
notwendig è Jede eingelesene Quelle ist auch ein
funktionierendes AWLScript. (Scriptteile ohne
Funktionen oder Variablen -im Editor schwarz
dargestellt- werden 1:1 in die entstehende Quelle übernommen) è sehr schnelle Erstellung der Scripte
möglich (1. Einlesen des Musterbausteines als Quelle, 2. Variable Teile,
Schleifen definieren, 3. Testlauf, 4. Bausteine erstellen) è 3
stufige Syntaxprüfung (1.Visual Basic, 2. AWL, 3. Vorhandensein der Symbole) – damit ist
es möglich Fehler beim Übersetzen der Bausteine bereits beim Erstellen des Scriptes zu erkennen è Datenbankexplorer mit Drag and Drop der
Datenelemente, Datenanbindung durch Dateiauswahl è Erweiterung ausgewählter VB-Funktionen
um den Variablentyp Bitoperand (z.B. ist es erlaubt
eine Schleife wie folgt zu programmieren:
for i=12.0 to 13.5) è Umfangreiche Bibliothek mit AWL
typischen Zeichenkettenfunktionen è In AWL-Script
integrierbarer Symbolbefehl zum Erstellen eines neuen Step7-Symbols (vor
Übersetzung des Bausteines), komfortable Korrekturmöglichkeiten bei
Konflikten mit bestehenden Symbolen è Umfangreiche Beispielsammlung für
typische Scripte z.B. für Ansteuerungen, Regler,etc. è Beispieldatenbank mit vordefinierten
Tabellen (MSAccess) è Beispiel-Excel-Sheet für Import-/Exportfunktionen è Anlegen von Bibliotheken mit Scripten
auf einfache Weise möglich |
